5.4. COMPUERTA NOR
Una compuerta NOR está representada por el símbolo dibujado en la figura 5.21 y por la tabla de verdad dibujada en la figura 5.22
Figura 5.21 Símbolo de la compuerta NOR
|
Entradas |
Salida |
|
|
B |
A |
Y |
|
0 |
0 |
1 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
0 |
Figura 5.22 Tabla de verdad de la compuerta NOR
Una compuerta NOR puede ser implementada con una compuerta OR y un inversor a la salida, tal como se muestra en la figura 5.23
Figura 5.23 Compuerta NOR implementada con una compuerta OR y un inversor en su salida
El análisis del circuito lo podemos hacer mediante una tabla de verdad como la que se muestra en la figura 5.24
|
Entradas |
Salidas |
||
|
B |
A |
B + A |
Y |
|
0 |
0 |
0 |
1 |
|
0 |
1 |
1 |
0 |
|
1 |
0 |
1 |
0 |
|
1 |
1 |
1 |
0 |
Figura 5.24 Tabla de verdad del circuito de la figura 5.23
Como se puede apreciar la salida Y es idéntica a la salida de la tabla de verdad de la figura 5.22
Una compuerta NOR puede ser implementada con una compuerta AND e inversores a las entradas, tal como se muestra en la figura 5.25
Figura 5.25 Compuerta OR implementada con una compuerta AND e inversores en sus entradas
El análisis del circuito lo podemos hacer mediante una tabla de verdad como la que se muestra en la figura 5.26
|
Entradas |
Salidas |
|||
|
B |
A |
B' |
A' |
Y |
|
0 |
0 |
1 |
1 |
1 |
|
0 |
1 |
1 |
0 |
0 |
|
1 |
0 |
0 |
1 |
0 |
|
1 |
1 |
0 |
0 |
0 |
Figura 5.26 Tabla de verdad del circuito de la figura 5.25
Como se puede apreciar la salida Y es idéntica a la salida de la tabla de verdad de la figura 5.22
Una compuerta NOR puede ser implementada con una compuerta NAND e inversores a las entradas y a la salida, tal como se muestra en la figura 5.27

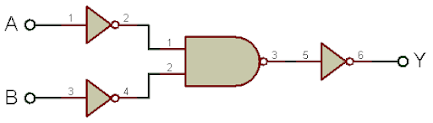

Figura 5.27 Compuerta NOR implementada con una compuerta NAND e inversores en sus entradas y salida
El análisis del circuito lo podemos hacer mediante una tabla de verdad como la que se muestra en la figura 5.28
|
Entradas |
Salidas |
||||
|
B |
A |
B' |
A' |
(B'.A')' |
Y |
|
0 |
0 |
1 |
1 |
0 |
1 |
|
0 |
1 |
1 |
0 |
1 |
0 |
|
1 |
0 |
0 |
1 |
1 |
0 |
|
1 |
1 |
0 |
0 |
1 |
0 |
Figura 5.28 Tabla de verdad del circuito de la figura 5.27
Como se puede apreciar la salida Y es
idéntica a la salida de la tabla de verdad de la figura 5.22
